| 加工定制：是 | 品牌：DACAI（大彩） | 型号：DC80480KW050_1VW1_4T |
| 种类：LCD液晶屏 | 屏幕尺寸：5英寸 |
| 订购信息/ Order information |

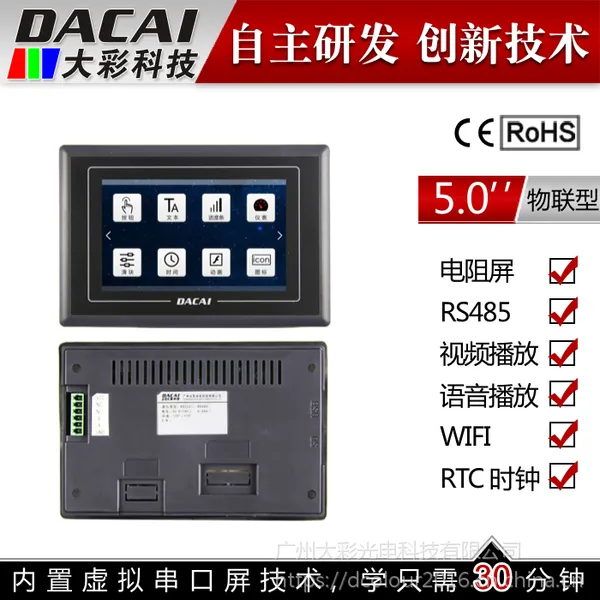

◆ 产品型号： DC80480KW050_1VW1_4T
◆ 产品名称：5.0寸物联型带外壳组态串口屏
◆ 产品特性：无操作系统、具备安卓显示***和体验、800*480、带组态、电阻触摸、带音视频、WIFI、支持Lua脚本，EMI辐射满足临床医疗Class B等级支持Lua脚本，EMI辐射满足临床医疗Class B等级
◆ 应用领域：定位于工业应用、智能密集柜、数控面板、单色屏升级替换、加油机、闸机显示器等应用领域。
| 硬件功能/ Hardware feature |
◆ 该产品无操作系统，上电即可运行，具备安卓显示***和体验效果；
◆ 内置矢量抗锯齿字体，可实现任意大小ASCII、GBK、UNICODE字库显示或自定义字体显示；
◆ 存储器支持JPEG、PNG（半透/全透）图片压缩，支持任意大小尺寸存储，支持图片旋转、放大和缩小等功能；
◆ 支持文本、图片、动画、音频、视频和曲线等常用GUI显示；
◆ 支持多种组态控件：按钮控件、文本控件、下拉控件、进度条控件、仪表控件、曲线控件、滑块控件、选择控件、图标控件、动画控件、数据记录、音视频、图片旋转、RTC控件和二维码控件等；
◆ 系统内置虚拟键盘，支持中英文输入法，可自定义系统键盘；
◆ 支持Lua脚本编程和对内指令操作，无需用户MCU参与，轻松实现各种逻辑运算功能, 各种私有协议的转换功能；
◆ 可预存10种以上多国语言，无需修改UI，一键切换系统所需语言；
◆ 支持U盘升级固件、替换开机LOGO、视频广告等应用；
◆ 按需定制，提供ODM服务，500PCS以上免费定制。
| 产品架构/ Product architecture |

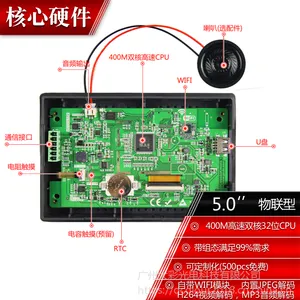

物联型串口屏处理器采用主频为400MHz的32位双核高速处理器，内部集成了DDR显存、视频H264解码、 音频MP3解码、JPEG图片解码等功能。
| 参数规格/ Parameter specifications |
◆ 产品参数 | |
产品型号 | DC80480KW050_1VW1_4T(电阻触摸) |
产品系列 | 外壳系列 |
核心处理器* | 400MHz 32位双核处理器 |
操作系统 | 嵌入式实时操作系统，上电即可运行 |
协议类型 | 大彩组态指令集、MODBUS、三菱FX2N、DGUS协议 |
尺寸 | 5.0寸 |
分辨率 | 800*480 |
存储空间 | 1Gbit |
字库 | 内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示 |
图片存储 | 支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。累加可存储约816张全屏图片(按大小130KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动 |
颜色 | 65K色，16位RGB |
电压 | 5-15V(误差±0.2V) |
功耗 | 背光最亮：2.8W； 关背光：1.7W |
通讯接口 | RS485 |
接口规格 | 2EDG3.81-6P |

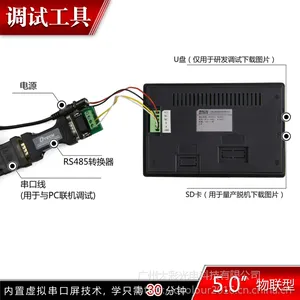

图片下载 | 支持U盘/UART下载 |
外部键盘 | 不支持 |
实时时钟(RTC) | 支持倒计时、定时器、年月日等时间显示 |
屏有效显示区（AA） | 长×宽 = 108.5mm×64.9mm |
产品尺寸 | 长×宽×高 =160.0mm×107mm×21.6mm |
配套上位机软件 | VisualTFT |
AV输入 | 不支持 |
声音播放 | MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若采样率为128kbps，占用存储0.95MB/分钟 |
视频播放 | MP4视频格式，与图片共用存储空间。若1个分辨率为800*480、视频码率2400Kbps、音频码率166Kbps，帧率25Hz的视频文件，占用存储17.8MB/分钟 |
以太网 | 不支持 |
WIFI | USB高速WIFI,支持网卡模式和热点模式，可配置成无线串口透传模式 |
◆ 产品核心竞争力 | |
学习周期 | 30分钟熟悉开发环境，3天完成人机交互设计 |
程序调试 | 上位机集成了“虚拟串口屏”，无需连接硬件，直接Keil IDE与其绑定调试 |
启动时间 | 上电即运行，无系统加载时间 |
组态控件 | 拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进度条等各种组态控件 |
系统键盘 | 内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘 |
数据记录 | 支持数据记录控件内容导出到U盘 |
开机画面切换 | 支持U盘插入更换 |
远程升级 | 支持屏幕工程图片、固件、用户MCU固件远程升级(需带WIFI型号) |
信息推送 | 支持云端推送视频或广告显示，或手机APP与屏幕通信显示(需带WIFI型号) |
图层技术 | 系统内置多个显示图层，切换速度更快 |
多语言功能 | 出厂可预置多达10种全球任意国家语言，一键切换所需语言，无需多套美工 |
逻辑运算处理 | 上位机内嵌Lua脚本编译器，可在屏内自定义各种逻辑关系,满足客户99.9%的产品功能需求 |
可靠性 | 产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试 |
生命周期 | 采用传统***处理器，多年不断货 |
◆ LCD显示器 | |
显示器类型 | TFT液晶屏 |
背光灯管 | LED |
亮度（cd/m） | 300 |
背光灯寿命（h） | >20,000 |
对比度 | 500:1 |
视角（L/R/T/B） | 70/70/50/70 |
◆ 触控面板 | |
触控类型: | 电阻触摸屏 |
触控方式: | 单点、滑动触摸 |
透光率: | 80%以上 |
触控次数 | 单点100万次以上 |
◆ 环境与认证 | |
工作温度 | -20～+70℃ |
存储温度 | -30～+80℃ |
震动测试: | 10 to 25Hz(X,Y,Z方向 2G 30分钟) |
ESD测试 | Air=±8KV，Contact=±4KV (常规指标，可支持更高) |
高低温测试 | 操作温度:70℃±3℃ 72H/-20℃±3℃ 72H；操作湿度:70℃±3℃,90%±3% RH 72H |
认证 | ROHS、 CE认证（EMI等级:EN55022 ClassB标准） |
◆ 定制服务 | |
定制费用 | 一次性签订500PCS合同，部分可免收定制费 |
通讯接口 | 可定制并行总线、CAN、Zigbee、以太网或WIFI等外通讯接口 |
硬件电路 | 定制PCB尺寸厚度、添加板级用户电路、选用***TFT品牌 |
功能定制 | 根据用户产品定制特殊指令或控件，降低用户开发难度 |
美工服务 | 可提供图片美工及产品结构设计服务 |
其它 | 按需定制，满足用户一切需求 |
